波可以理解为:某个物理量在空间和时间中的周期性或非周期性扰动,并且这种扰动能够向外传播。

波的类型 被扰动的物理量 传播介质
水波 水面高度
声波 空气压强、密度 空气、固体、液体
弹性波 位移、应力 固体
电磁波 电场 E\mathbf{E} 和磁场 H\mathbf{H} 可在真空中传播
光波 特定频段的电磁波 真空、空气、光纤、波导等

从数学上讲,最简单的一维简谐波可以写成:

u(x,t)=Acos(ωtkx+φ0)u(x,t)=A\cos(\omega t-kx+\varphi_0)

  • u(x,t)u(x,t):随空间和时间变化的物理量;
  • AA:振幅;
  • ω\omega:角频率,单位 rad/s;
  • kk:波数,单位 rad/m;
  • xx:传播方向上的位置;
  • tt:时间;
  • φ0\varphi_0:初始相位。

如果相位写成:

ϕ(x,t)=ωtkx+φ0\phi(x,t)=\omega t-kx+\varphi_0

那么波的本质可以理解为:相同相位的点不断向前移动(t 在变、同一 ϕ\phi ,那 x 也在变)。

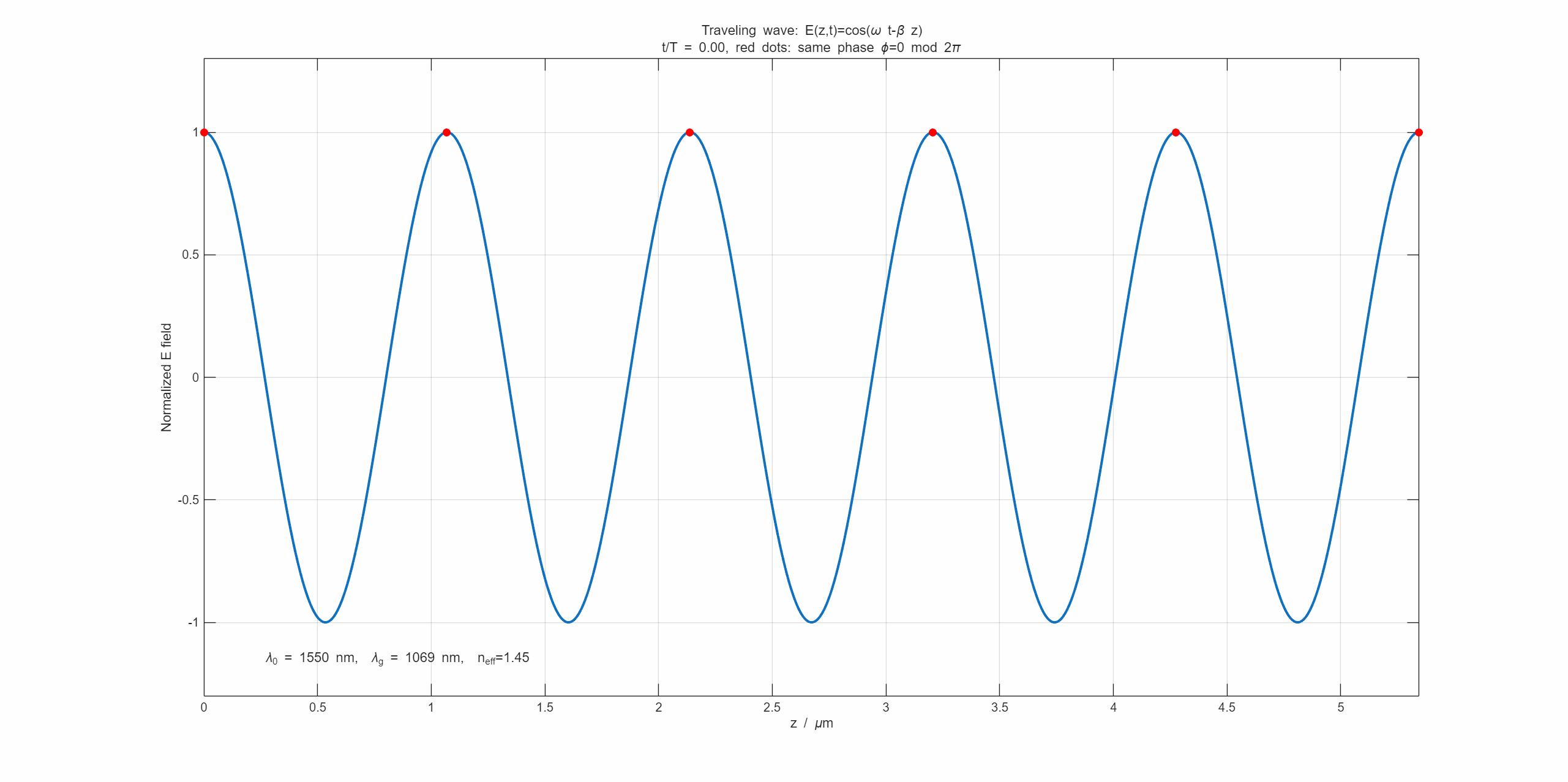

ϕ(z,t)=ωtβz\phi(z,t)=\omega t-\beta z

如果我们追踪某一个固定相位点,比如波峰:

ϕ(z,t)=0\phi(z,t)=0

ωtβz=0\omega t-\beta z=0

有:

z=ωβtz=\frac{\omega}{\beta}t

而:

vp=ωβv_p=\frac{\omega}{\beta}

所以:

z=vptz=v_p t

相位为 0 的这个波峰,会随着时间沿 +z+z 方向移动,移动速度就是相速度 vpv_p

更直观地看:

t=0t=0 时,某个波峰在:

z=0z=0

t=T/4t=T/4 时:

z=ωβT4z=\frac{\omega}{\beta}\frac{T}{4}

因为:

ω=2πT\omega=\frac{2\pi}{T}

所以:

z=2πβTT4=142πβ=λ4z=\frac{2\pi}{\beta T}\frac{T}{4} =\frac{1}{4}\frac{2\pi}{\beta} =\frac{\lambda}{4}

t=Tt=T 时:

z=ωβT=2πβ=λz=\frac{\omega}{\beta}T =\frac{2\pi}{\beta} =\lambda

也就是说:

一个波峰经过一个周期 T 后,向前移动一个波长 λ。

分类

是否需要介质

类型 特点 例子
机械波 必须依赖介质传播 声波、水波、地震波
电磁波 不需要介质,可在真空中传播 无线电波、微波、红外光、可见光、紫外光

按振动方向和传播方向的关系

类型 定义 例子
横波 振动方向垂直于传播方向 电磁波、绳波
纵波 振动方向平行于传播方向 空气中的声波

电磁波在自由空间中通常是横波。如果光沿 zz 方向传播,那么电场和磁场通常在横向方向振荡,例如:

EHk\mathbf{E} \perp \mathbf{H} \perp \mathbf{k}

其中 k\mathbf{k} 表示波矢方向,也就是传播方向。

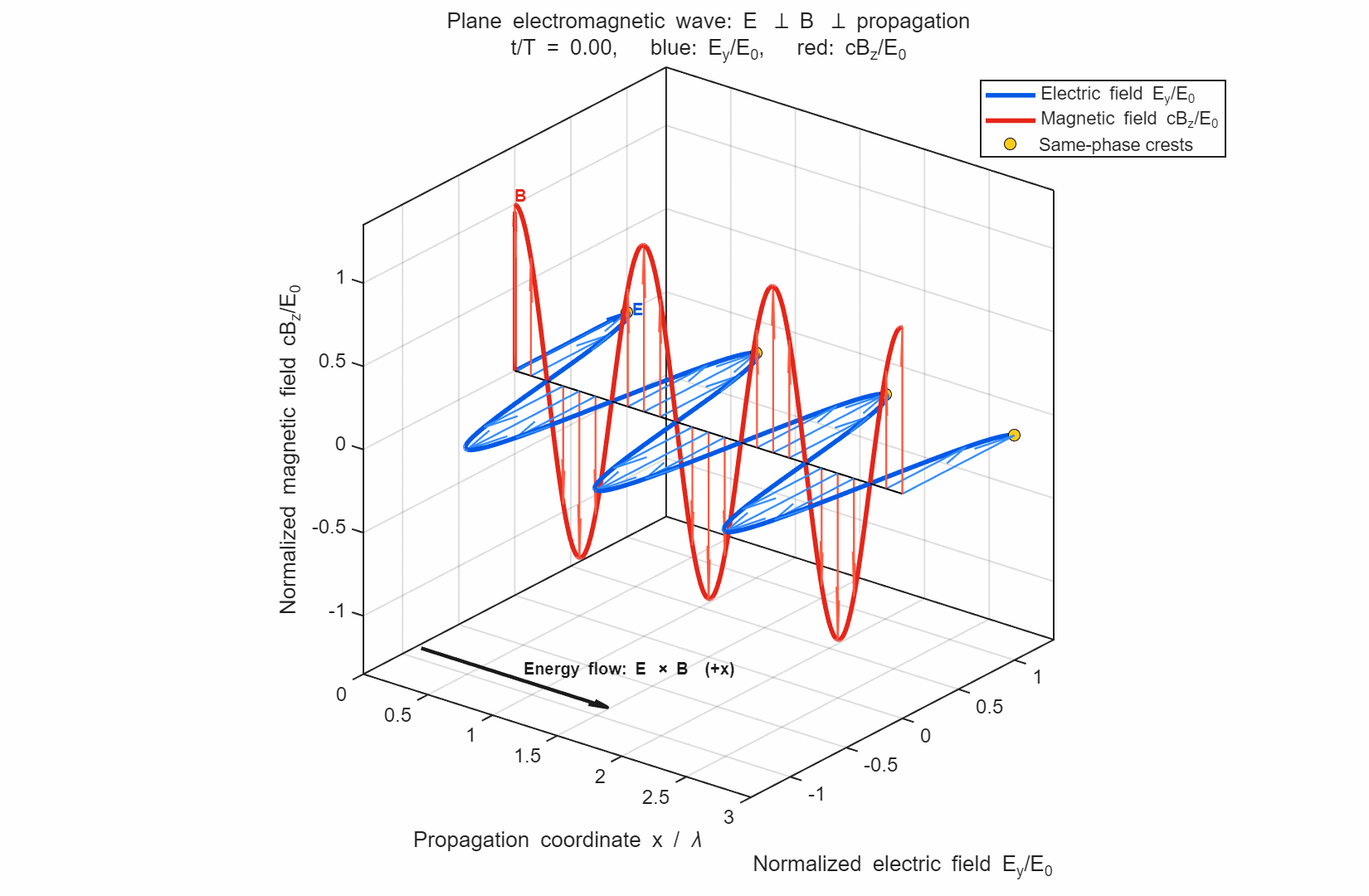

脚本(em_wave_3d_animation.m)展示沿 +x+x 方向传播的自由空间平面波:

E=E0cos(kxωt)y^\mathbf E=E_0\cos(k x-\omega t)\hat{\mathbf y}

B=B0cos(kxωt)z^\mathbf{B}=B_0\cos(k\boldsymbol{x}-\omega t)\hat{\mathbf{z}}

B0=E0cB_0=\frac{E_0}{c}

  • 电场沿 yy 方向
  • 磁场沿 zz 方向
  • 波沿 xx 方向传播
  • E×B\mathbf E\times\mathbf B 指向传播方向
  • 电场和磁场同相且相互垂直

图中磁场显示为归一化量 cB/E0cB/E_0,否则真实磁场数值比电场小约 3×1083\times10^8 倍,无法在同一坐标尺度中清楚显示。

偏振

固定空间位置,观察光波电场矢量 E\mathbf E,看它的端点随时间画出什么轨迹。

对于单个理想单色平面波,可以说:

一定可以定义偏振状态\boxed{\text{一定可以定义偏振状态}}

它可以是:

  • 线偏振;
  • 圆偏振;
  • 椭圆偏振。

但是现实光源还会出现:

非偏振光\boxed{\text{非偏振光}}

以及:

部分偏振光\boxed{\text{部分偏振光}}

例如太阳光、普通灯光,通常近似认为是非偏振光。

但“非偏振”绝对不是说:

没有电场方向。

每一个瞬间当然还是存在电场矢量。

而是说:

它的电场方向和 x/yx/y 两个分量之间的相位关系不断随机变化,没有一个长期稳定的偏振椭圆。

因此探测器经过时间平均以后,没有唯一稳定的:

  • 直线;
  • 圆;
  • 椭圆。

于是我们称它为非偏振光;

因此说:旋转线偏振片时,如果强度基本不变,既可能是圆偏振光,也可能是非偏振光。

因为两者虽然物理本质完全不同,但单独经过一个线偏振片时可能表现得很相似。

假设光沿 +z+z 传播,那么只需要观察垂直于 zzxyxy 平面。

因此有一个特别直观的理解:

偏振 = 电场矢量在横截面内怎样运动\boxed{ \text{偏振 = 电场矢量在横截面内怎样运动} }

通常我们用电场而不是磁场定义光的偏振。

磁场方向随后由传播方向和电场方向确定。

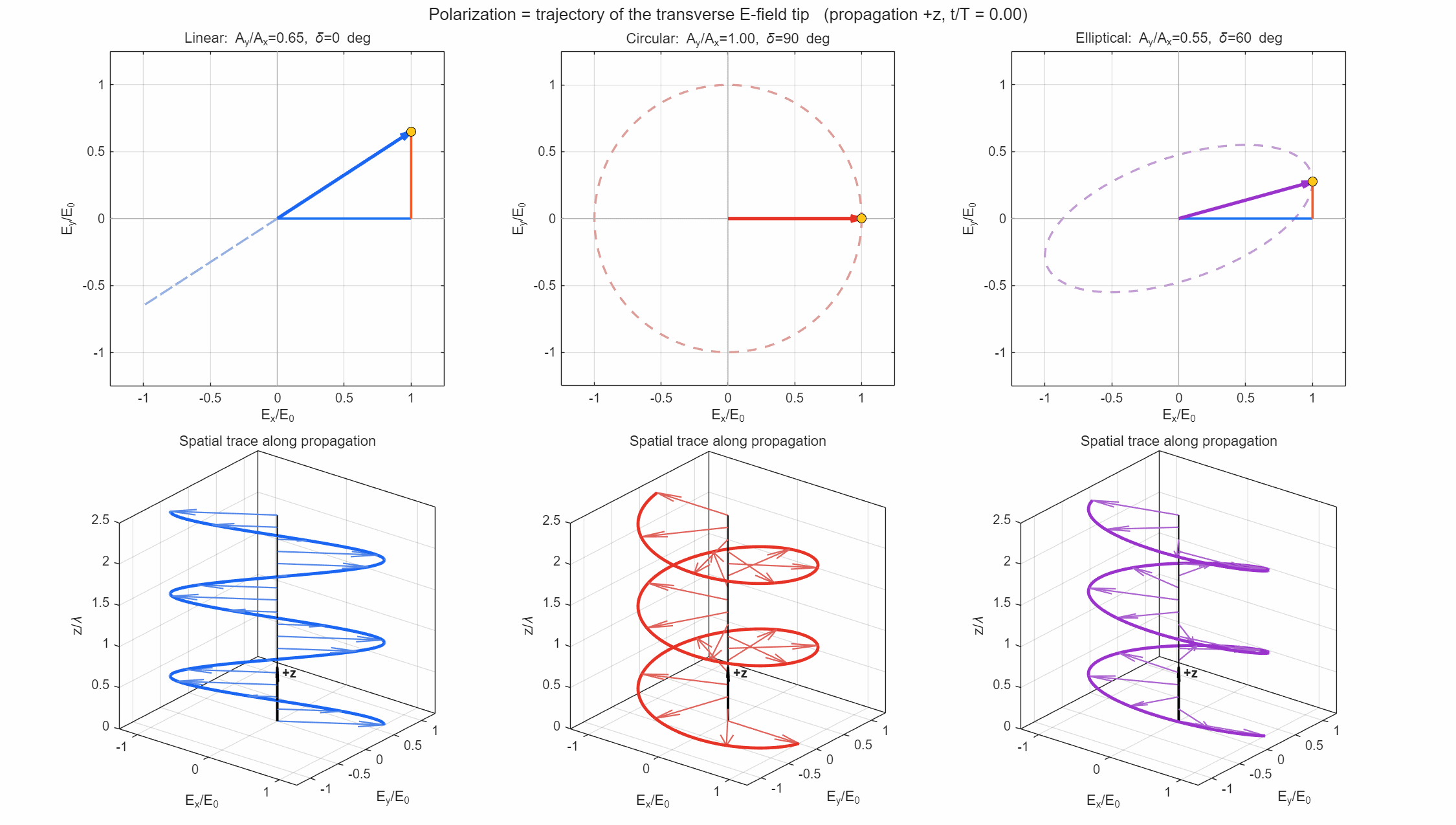

  • 上排是固定位置处电场端点的运动轨迹;
  • 下排是同一时刻沿 +z+z 方向的空间场矢量;
  • 线偏振形成平面轨迹;

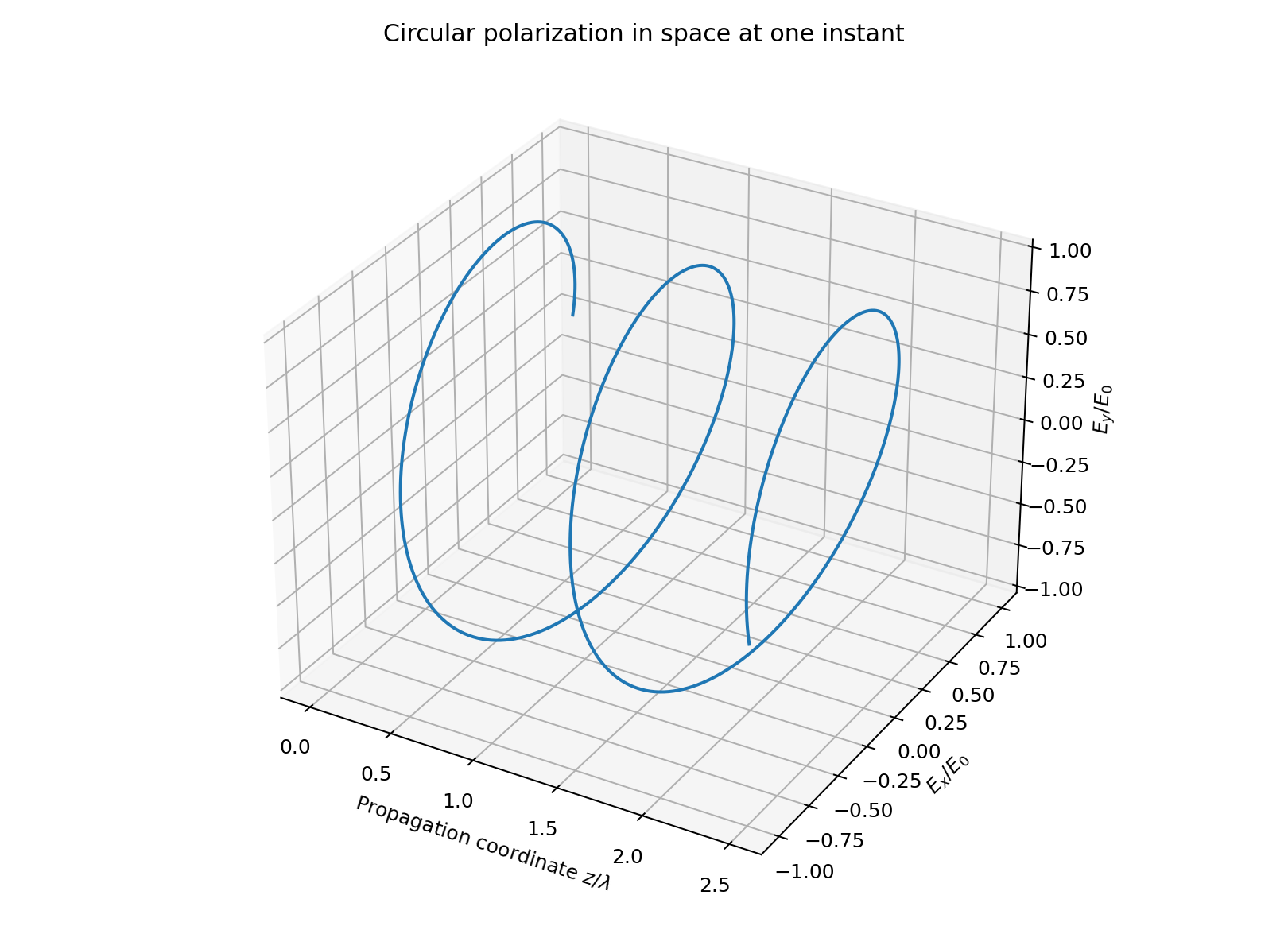

  • 圆偏振形成圆螺旋;
  • 椭圆偏振形成椭圆螺旋;
  • 脚本(polarization_states_animation.m)运行时还会输出 Jones 向量、Stokes 参数、主轴角和椭圆率角。

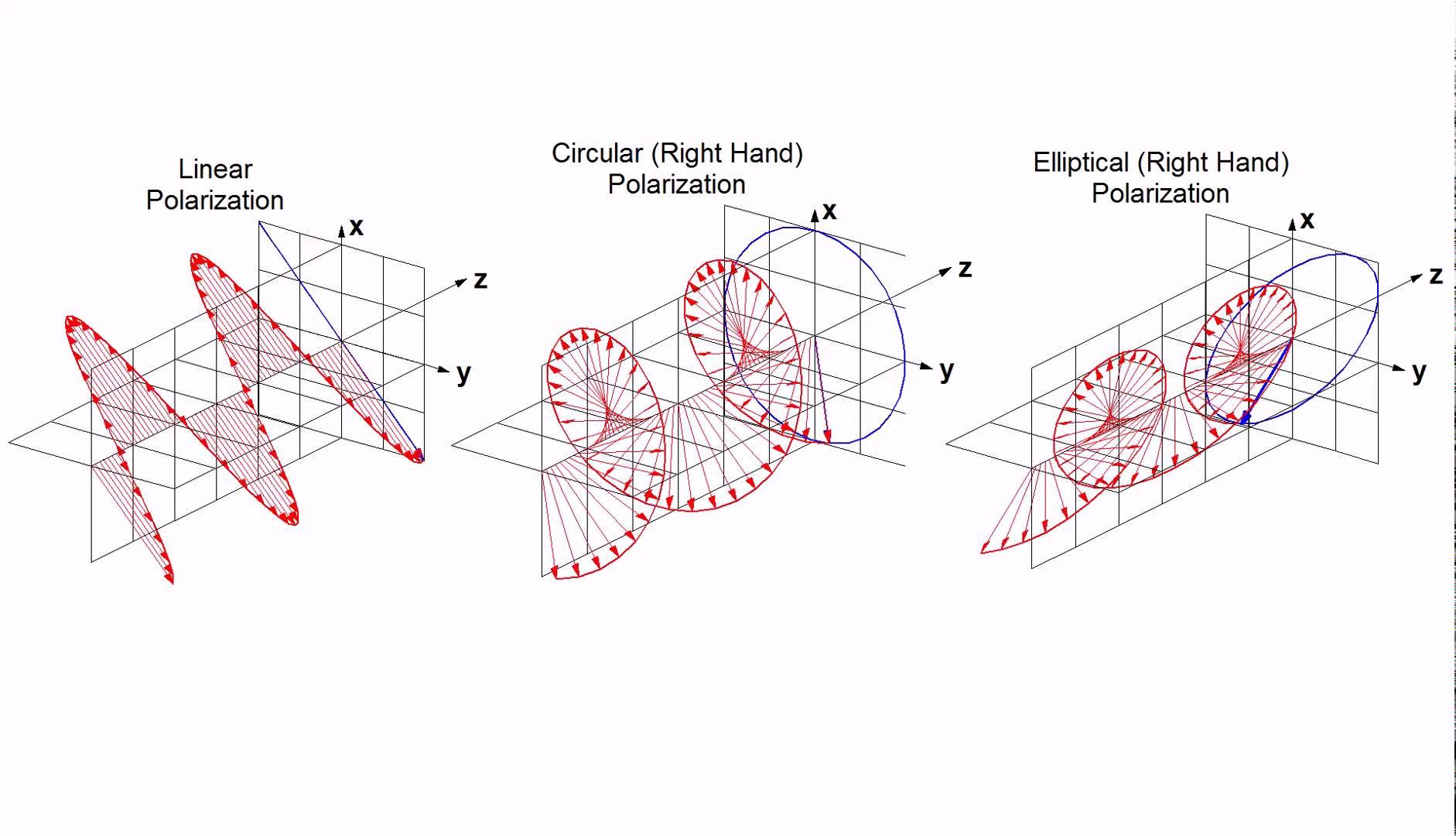

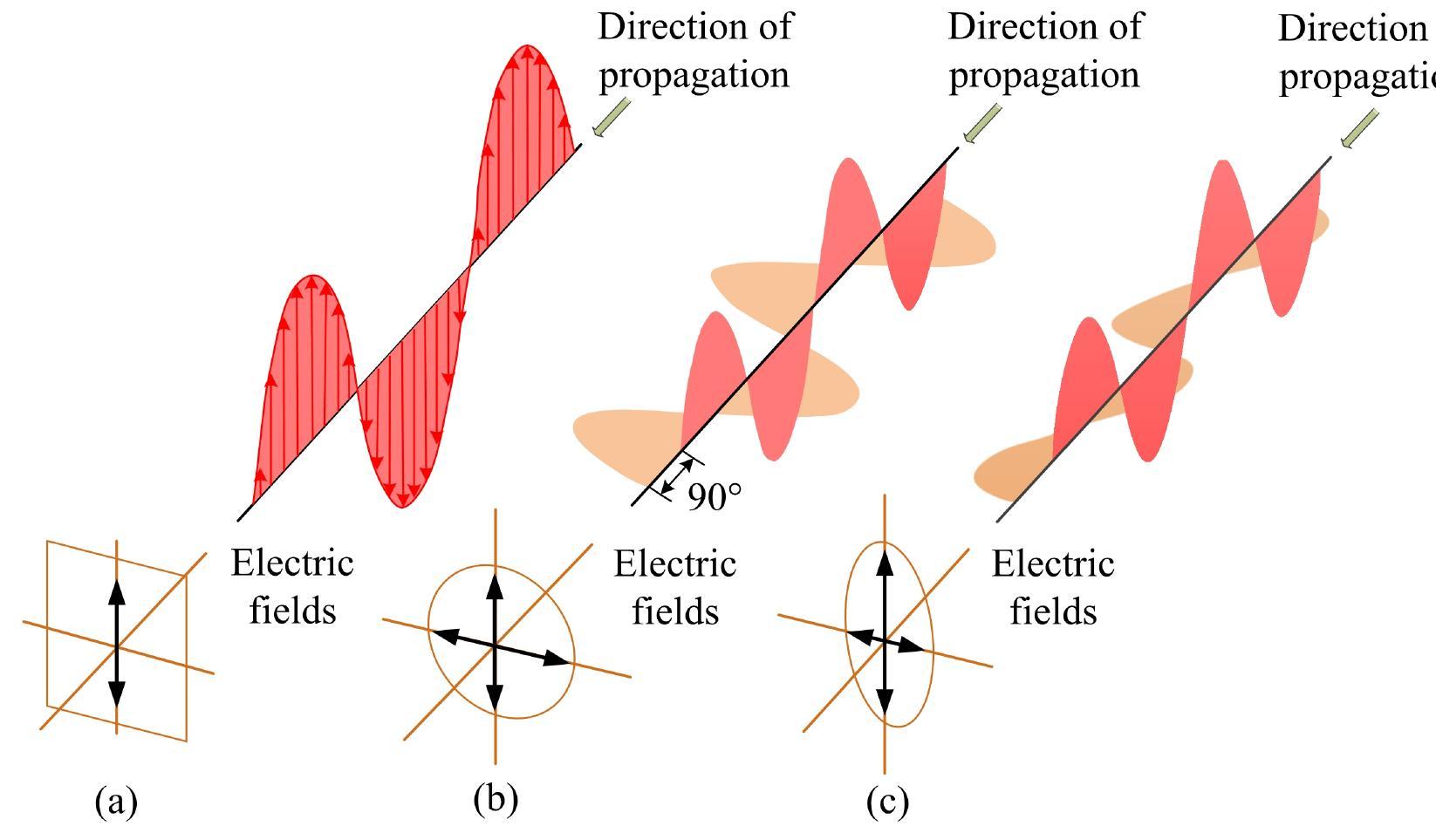

三种偏振

因为电场位于 xyxy 平面,所以无论它指向哪里,都可以写成:

E=Exx^+Eyy^{\bf E}=E_x\hat{x}+E_y\hat{y}

对于单频光,把电场分解成两个正交分量:

Ex=Axcos(kzωt+ϕx)E_x=A_x\cos(k z-\omega t+\phi_x)

Ey=Aycos(kzωt+ϕy)E_y=A_y\cos(k z-\omega t+\phi_y)

其中:

  • Ax,AyA_x,A_y:两个方向的振幅
  • δ=ϕyϕx\delta=\phi_y-\phi_x:两个分量的相位差

因此整个偏振状态,本质上就由三个东西决定:x 分量多大、y 分量多大,以及它们之间差多少相位。

消去时间后可得到偏振椭圆:

(ExAx)2+(EyAy)22ExEyAxAycosδ=sin2δ({\frac{E_x}{A_x}})^2+({\frac{E_y}{A_y}})^2-2 {\frac{E_x E_y}{A_x A_y}}\cos\delta=\sin^2\delta

线、圆、椭圆偏振其实是同一个方程的不同情况。

偏振状态 条件 电场端点轨迹
线偏振 δ=0\delta=0π\pi,或者某一分量为零 直线
圆偏振 Ax=AyA_x=A_y,且 δ=±π/2\delta=\pm\pi/2
椭圆偏振 其余一般情况 椭圆
  1. 线偏振

若两个分量同相:

Ex=Axcosθ,Ey=AycosθE_x=A_x\cos\theta, \qquad E_y=A_y\cos\theta

则:

EyEx=AyAx\frac{E_y}{E_x}=\frac{A_y}{A_x}

方向始终不变,只有大小和正负改变,因此端点沿固定直线往复运动。

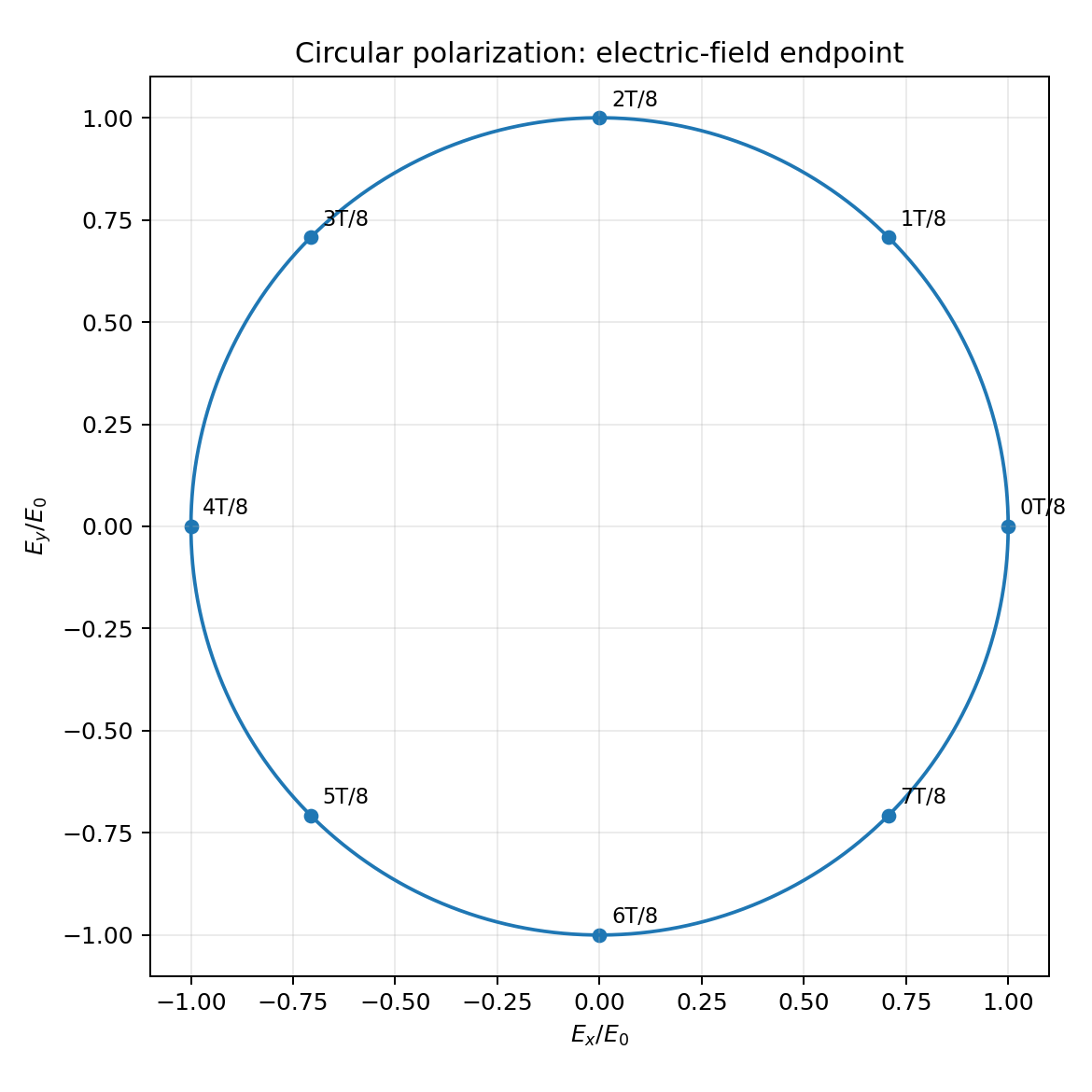

  1. 圆偏振

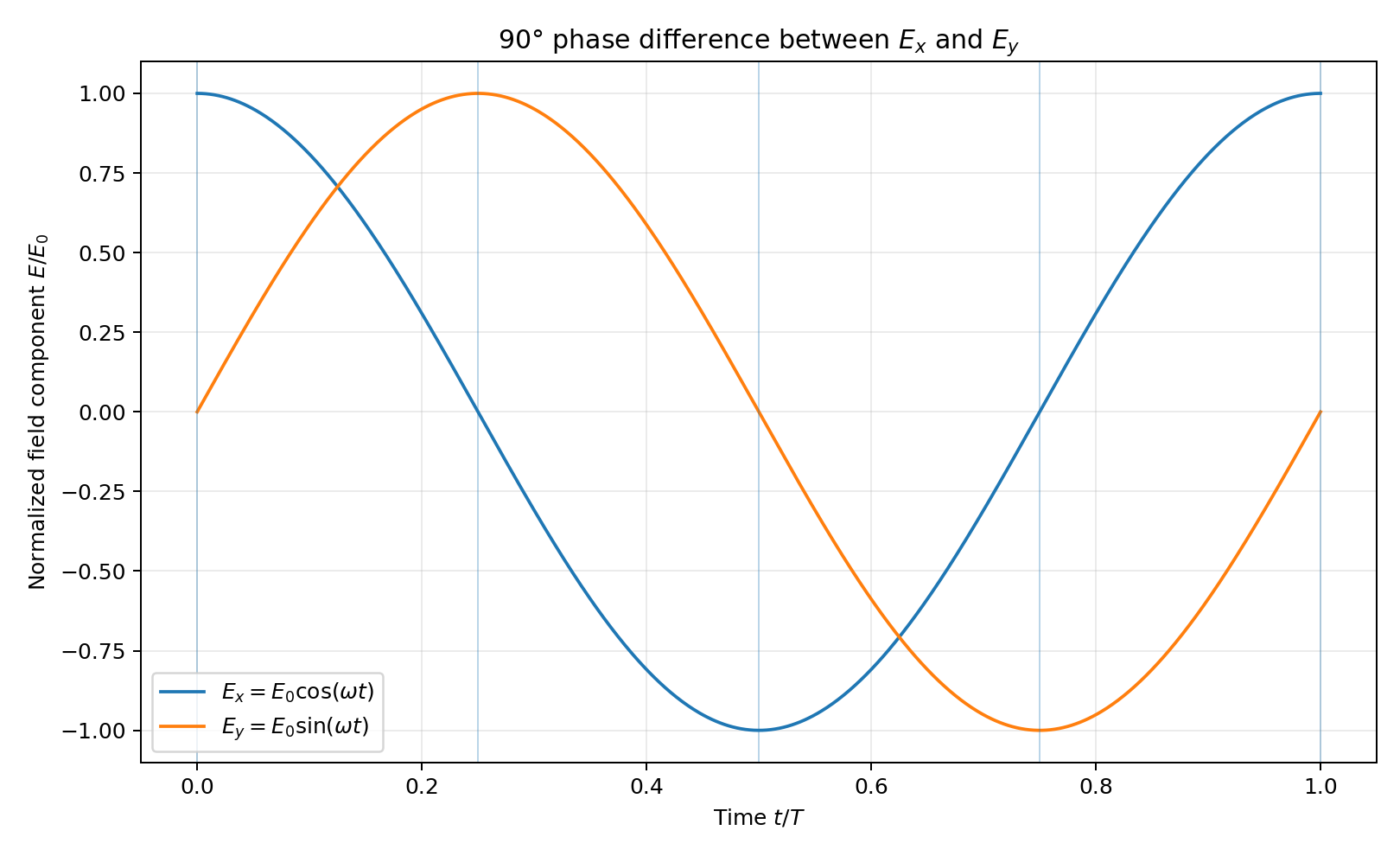

    若两个分量振幅相等、相位相差 9090^\circ

Ex=Axcosθ,Ey=AysinθE_x=A_x\cos\theta, \qquad E_y=A_y\sin\theta

则:

Ex2+Ey2=E02\boldsymbol{E}_x^2+\boldsymbol{E}_y^2=\boldsymbol{E}_0^2

电场大小保持不变,方向连续旋转,端点形成圆。

  1. 椭圆偏振

只要振幅不相等,或者相位差不是 0,π,±π/20,\pi,\pm\pi/2 的特殊组合,端点通常形成椭圆。椭圆偏振是最一般的完全偏振状态,线偏振和圆偏振可看作它的退化情况。

产生
  • 线偏振:让自然光通过线偏振片。
  • 圆偏振:线偏振光以 4545^\circ 入射四分之一波片,使两个等振幅正交分量产生 9090^\circ 相位差。
  • 椭圆偏振:进入四分之一波片的线偏振方向不是 4545^\circ,两个分量振幅不相等;或者器件产生了其他相位延迟。

双折射介质产生的相位差近似为:

Δϕ=2πdλ(neno)\Delta\phi={\frac{2\pi d}{\lambda}} (n_e-n_o)

这也是波片控制偏振的基础。

判断
  1. 已知振幅和相位

直接使用前面的判断条件:

  • sinδ=0\sin\delta=0:线偏振
  • Ax=AyA_x=A_ysinδ=1|\sin\delta|=1:圆偏振
  • 其他情况:椭圆偏振

需要特别注意:

  • AxAy, δ=±90A_x\neq A_y,\ \delta=\pm90^\circ 仍然是椭圆偏振。
  • Ax=AyA_x=A_y,但相位差不是 ±90\pm90^\circ,也不是圆偏振。
  1. Jones 向量

    略去不影响偏振的公共相位后:

J=[AxAyeiδ]\mathbf{J}=[ \begin{matrix}{\boldsymbol{A}_x} \\ {\boldsymbol{A}_y e^{i\delta}} \\ \end{matrix}]

Jones 向量适合描述完全偏振的相干单色光。

  1. Stokes 参数

脚本还计算:

S0=Ax2+Ay2S1=Ax2Ay2S2=2AxAycosδS3=2AxAysinδ\begin{aligned}{S_0} & {{}=A_x^2+A_y^2} \\ {S_1} & {{}=A_x^2-A_y^2} \\ {S_2} & {{}=2A_x A_y\cos\delta} \\ {S_3} & {{}=2A_x A_y\sin\delta} \\ \end{aligned}

判断规则为:

  • 线偏振:S3=0S_3=0
  • 圆偏振:S1=S2=0, S3=S0S_1=S_2=0,\ |S_3|=S_0
  • 椭圆偏振:其他完全偏振状态

偏振椭圆主轴角和椭圆率角为:

ψ=12atan2(S2,S1)\psi=\frac{1}{2}\operatorname{atan2} (S_2, S_1)

χ=12arcsin(S3S0)\chi=\frac{1}{2}\arcsin(\frac{S_3}{S_0})

NIST 资料也使用 Stokes 参数表示偏振椭圆和庞加莱球,并采用旋转四分之一波片加偏振片测量完整 Stokes 参数。tsapps.nist.gov/publication/get_pdf.cfm?pub_id=933324

  1. 用偏振片实验判断

旋转线偏振片并观察透射强度:

  • 能完全消光:线偏振
  • 强度随角度变化但不能完全消光:椭圆偏振或部分偏振
  • 强度基本不变:可能是圆偏振,也可能是非偏振光

因此,仅靠线偏振片不能区分圆偏振和非偏振光,需要增加四分之一波片或使用 Stokes 偏振仪。

左旋和右旋

旋向必须同时声明:

  1. 光的传播方向;
  2. 从哪个方向观察;
  3. 使用 ei(kzωt)e^{i(kz-\omega t)} 还是 ei(ωtkz)e^{i(\omega t-kz)} 相量约定。

否则“左旋”和“右旋”可能因学科标准不同而互换。脚本固定采用:

ei(kzωt)e^{i(k z-\omega t)}

并明确标出传播方向 +z+z,可以直接根据动画观察旋转方向。

按波形分类

类型 特点
简谐波 单一频率,例如 cos(ωtkz)\cos(\omega t-kz)
脉冲波 时间上局域的一段波包
连续波 持续不断传播,例如连续激光
调制波 振幅、相位或频率被信息调制后的波

光通信中的光波通常是载波,信息通过改变光波的某些参数来传输,例如:

  • 强度调制;
  • 相位调制;
  • 频率调制;
  • 偏振调制;
  • 多载波调制。
    MZM 常见的作用就是对光的强度或相位进行调制

电磁波

电磁波的物理本质

电磁波是由相互耦合的电场和磁场组成的波。

简单来说:

  • 变化的电场会产生磁场;
  • 变化的磁场会产生电场;
  • 电场和磁场相互维持,使扰动向前传播。

在均匀、各向同性、无源介质中,电磁波的传播速度为:

v=1μεv=\frac{1}{\sqrt{\mu\varepsilon}}

其中:

  • vv:介质中的电磁波速度;
  • μ\mu:介质的磁导率;
  • ε\varepsilon:介质的介电常数。

在真空中:

c0=1μ0ε0c_0=\frac{1}{\sqrt{\mu_0\varepsilon_0}}

其中:

  • c0c_0:真空光速,约为 3.0×108 m/s3.0\times10^8\ \text{m/s}
  • μ0\mu_0:真空磁导率;
  • ε0\varepsilon_0:真空介电常数。

电磁波谱

电磁波的频率范围非常宽,从低频无线电波到高频伽马射线都属于电磁波。

无线电波 → 微波 → 太赫兹波 → 红外光 → 可见光 → 紫外光 → X射线 → γ射线

它们本质上都是电磁波,区别主要在于:

f, λ, Ef,\ \lambda,\ E

也就是:

  • 频率 ff 不同;
  • 波长 λ\lambda 不同;
  • 单个光子的能量 EE 不同。

频率和波长满足:

c0=fλ0c_0=f\lambda_0

其中:

  • ff:频率;
  • λ0\lambda_0:真空中的波长;
  • c0c_0:真空光速。

光子能量为:

E=hfE=hf

其中:

  • EE:单个光子的能量;
  • hh:普朗克常数;
  • ff:光频率。

频率越高,单个光子的能量越高。

光通信

光通信中的“光”主要是近红外光

常用波长主要有:

波长 频率约值 常见应用
850 nm 约 353 THz 短距离多模光纤通信
1310 nm 约 229 THz 低色散窗口,常用于中短距离通信
1550 nm 约 193.5 THz 低损耗窗口,长距离通信、DWDM、EDFA 系统

常见光纤通信波段如下:

波段 波长范围 说明
O-band 1260–1360 nm Original band,靠近零色散区
E-band 1360–1460 nm Extended band
S-band 1460–1530 nm Short wavelength band
C-band 1530–1565 nm 常用通信窗口,EDFA 适用
L-band 1565–1625 nm 长波长扩展通信窗口
U-band 1625–1675 nm Ultra-long wavelength band

其中最常见的是 1310 nm 和 1550 nm。

1310nm 和 1550nm

1310 nm 附近

主要特点:

  • 石英光纤在该波段色散较小;
  • 适合中短距离通信;
  • 系统设计相对简单。

1550 nm 附近

主要特点:

  • 石英光纤损耗最低,典型约为 0.2 dB/km0.2\ \text{dB/km} 量级;
  • 适合长距离传输;
  • 可以使用 EDFA 掺铒光纤放大器;
  • 适合 DWDM 密集波分复用系统。

所以通信系统中常说的“光载波”,频率其实非常高,通常在百 THz 量级。例如 1550 nm 光对应:

f=c0λ0=3.0×1081550×109193.5 THzf=\frac{c_0}{\lambda_0} =\frac{3.0\times10^8}{1550\times10^{-9}} \approx 193.5\ \text{THz}

概念链接

关键表达式:沿 zz 方向传播的一束简谐光波

E(z,t)=E0cos(ωtβz+φ0)E(z,t)=E_0\cos(\omega t-\beta z+\varphi_0)

符号 含义
E(z,t)E(z,t) 电场强度
E0E_0 电场振幅
ω\omega 角频率
β\beta 相位传播常数
zz 传播距离
tt 时间
φ0\varphi_0 初始相位

频率 ff 与角频率 ω\omega

频率表示一秒钟振动多少次,单位 Hz。

ω=2πf\omega=2\pi f

其中:

  • ff:频率,单位 Hz;
  • ω\omega:角频率,单位 rad/s。

周期 TT 与频率 ff

T=1fT=\frac{1}{f}

波长 λ\lambda 与波速 vv

波长表示空间中相邻两个同相位点之间的距离,例如两个波峰之间的距离

v=fλv=f\lambda

其中:

  • vv:介质中的波速;
  • ff:频率;
  • λ\lambda:介质中的波长。

注意:光从一种介质进入另一种介质时,频率 ff 通常不变,变化的是波速 vv 和波长 λ\lambda

E(z,t)=E0cos(ωtβz)E(z,t)=E_0\cos(\omega t-\beta z)

波峰对应电场正最大值,也就是:

cos(ϕ)=1\cos(\phi)=1

ϕ=ωtβz=2mπ\phi=\omega t-\beta z=2m\pi

在某一个固定时刻 t=t0t=t_0,不同波峰的位置满足:

ωt0βzm=2mπ\omega t_0-\beta z_m=2m\pi

相邻两个波峰之间的距离为:

β(zm+1zm)=2π\beta(z_{m+1}-z_m)=2\pi

所以:

zm+1zm=2πβ=λz_{m+1}-z_m=\frac{2\pi}{\beta}=\lambda

这说明:空间中相邻两个波峰相隔一个波长 λ\lambda,它们相位相差 2π2\pi,因此属于同相位点。

真空光速 c0c_0

c03.0×108 m/sc_0 \approx 3.0\times10^8\ \text{m/s}

真空中频率和波长满足:

c0=fλ0c_0=f\lambda_0

其中 λ0\lambda_0 是真空波长。

折射率 nn

折射率定义为真空光速与介质中光速的比值:

n=c0vn=\frac{c_0}{v}

因此介质中的光速为:

v=c0nv=\frac{c_0}{n}

折射率越大,光在该介质中传播越慢。

介质中的波长为:

λ=λ0n\lambda=\frac{\lambda_0}{n}

这句话很重要:

光进入介质后,频率不变,速度变慢,波长变短。

介电常数 ε\varepsilon、磁导率 μ\mu 与折射率 nn

介质中的电磁波速度为:

v=1μεv=\frac{1}{\sqrt{\mu\varepsilon}}

真空中的光速为:

c0=1μ0ε0c_0=\frac{1}{\sqrt{\mu_0\varepsilon_0}}

相对介电常数和相对磁导率定义为:

εr=εε0\varepsilon_r=\frac{\varepsilon}{\varepsilon_0}

μr=μμ0\mu_r=\frac{\mu}{\mu_0}

折射率可以写成:

n=εrμrn=\sqrt{\varepsilon_r\mu_r}

对于大多数光学材料,磁导率近似为真空磁导率,即:

μr1\mu_r\approx 1

所以光学中常用近似:

nεrn\approx \sqrt{\varepsilon_r}

这说明:折射率本质上和材料的电磁响应有关,尤其和介电常数有关。

波数 kk 与传播常数 β\beta

波数表示单位长度内相位变化的快慢。

在真空中:

k0=2πλ0k_0=\frac{2\pi}{\lambda_0}

也可以写成:

k0=ωc0k_0=\frac{\omega}{c_0}

在折射率为 nn 的均匀介质中:

k=2πλk=\frac{2\pi}{\lambda}

所以:

k=nk0k=nk_0

在光波导、光纤、MZM 里面,更常用传播常数 β\beta 表示沿传播方向的相位变化:

β=nk0=2πnλ0\beta=nk_0=\frac{2\pi n}{\lambda_0}

也可以写成:

β=2πλ\beta=\frac{2\pi}{\lambda}

相位 ϕ\phi

沿 zz 方向传播的光波可以写成:

E(z,t)=E0cos(ωtβz+φ0)E(z,t)=E_0\cos(\omega t-\beta z+\varphi_0)

其相位为:

ϕ(z,t)=ωtβz+φ0\phi(z,t)=\omega t-\beta z+\varphi_0

这里的 ttzz 都是变量:

  • tt 表示时间;
  • zz 表示空间位置;
  • ϕ(z,t)\phi(z,t) 表示某个位置、某个时刻,波振动到了什么状态。

相位是用来描述波当前“振动进度”的量。

比如对于余弦波:

E=E0cosϕE=E_0\cos\phi

不同相位对应不同状态:

相位 电场状态
ϕ=0\phi=0 正最大值
ϕ=π/2\phi=\pi/2 过零点
ϕ=π\phi=\pi 负最大值
ϕ=3π/2\phi=3\pi/2 再次过零点
ϕ=2π\phi=2\pi 回到正最大值

注意:相位是周期量。

ϕ, ϕ+2π, ϕ+4π\phi,\ \phi+2\pi,\ \phi+4\pi 对应的是同一种波动状态。

所以“同相位”严格来说是:

Δϕ=2mπ,m=0,±1,±2,\Delta \phi = 2m\pi,\quad m=0,\pm1,\pm2,\cdots

在某一固定时刻,光传播距离 LL 后产生的相位变化为:

Δϕ=βL\Delta \phi=\beta L

代入 β\beta

Δϕ=2πnλ0L\Delta \phi=\frac{2\pi n}{\lambda_0}L

这个公式在 MZM 中非常重要。因为 MZM 本质上就是通过改变光在两个臂中的相位差来控制输出强度。

如果某一段波导折射率变化了 Δn\Delta n,长度为 LL,则相位变化为:

Δϕ=2πλ0ΔnL\Delta \phi=\frac{2\pi}{\lambda_0}\Delta n L

这就是很多电光调制、热光调制、相位调制的核心公式。

有效折射率 neffn_{\mathrm{eff}}

在自由空间或均匀介质中,可以简单使用材料折射率 nn

但是在光纤、波导、薄膜铌酸锂 MZM 中,光并不是完全在某一种材料中传播,而是被限制在一个波导结构里。光场可能一部分在芯层,一部分在包层,一部分在空气或氧化层中。

这时不能简单用某一种材料的折射率,而要用有效折射率

neff=βk0n_{\mathrm{eff}}=\frac{\beta}{k_0}

也就是:

β=k0neff\beta=k_0 n_{\mathrm{eff}}

其中:

  • neffn_{\mathrm{eff}}:有效折射率;
  • β\beta:实际模式沿传播方向的传播常数;
  • k0k_0:真空波数。

有效折射率可以理解为:

对于某一个波导模式来说,它沿传播方向表现得像是在一个折射率为 neffn_{\mathrm{eff}} 的等效介质中传播。

在 MZM 中,控制电压、温度、载流子浓度等因素会改变 neffn_{\mathrm{eff}},从而改变相位。

传播常数 γ\gamma

如果介质或波导有损耗,光波传播时不仅相位会变化,振幅也会衰减。

这时常用复传播常数:

γ=α+jβ\gamma=\alpha+j\beta

光场可以写成:

E(z)=E0eγz=E0eαzejβzE(z)=E_0 e^{-\gamma z} =E_0 e^{-\alpha z}e^{-j\beta z}

其中:

  • α\alpha:衰减常数;
  • β\beta:相位常数;
  • γ\gamma:复传播常数;
  • eαze^{-\alpha z}:描述振幅衰减;
  • ejβze^{-j\beta z}:描述相位变化。

在光纤通信中,损耗常用 dB/km 表示,例如:

P(z)=P(0)×10αdBz/10P(z)=P(0)\times 10^{-\alpha_{\mathrm{dB}}z/10}

其中:

  • P(z)P(z):传播距离 zz 后的光功率;
  • P(0)P(0):输入光功率;
  • αdB\alpha_{\mathrm{dB}}:功率损耗系数,单位 dB/km;
  • zz:传播距离,单位 km。

链接

介质材料参数 ε、μ
        ↓
决定电磁波传播速度 v
        ↓
v = 1 / sqrt(με)
        ↓
折射率 n = c0 / v
        ↓
介质中波长 λ = λ0 / n
        ↓
波数 k = 2π / λ
        ↓
传播常数 β = nk0 = 2πn / λ0
        ↓
传播距离 L 产生相位变化 Δφ = βL
        ↓
通过改变 n 或 neff,就能调制相位
        ↓
MZM 利用两臂相位差控制输出光强

v=1μεv=\frac{1}{\sqrt{\mu\varepsilon}}

n=c0vn=\frac{c_0}{v}

λ=λ0n\lambda=\frac{\lambda_0}{n}

k0=2πλ0k_0=\frac{2\pi}{\lambda_0}

β=nk0=2πnλ0\beta=nk_0=\frac{2\pi n}{\lambda_0}

Δϕ=βL=2πnLλ0\Delta\phi=\beta L=\frac{2\pi nL}{\lambda_0}

如果是波导模式,则把 nn 换成 neffn_{\mathrm{eff}}

β=k0neff\beta=k_0 n_{\mathrm{eff}}

Δϕ=2πneffLλ0\Delta\phi=\frac{2\pi n_{\mathrm{eff}}L}{\lambda_0}

如果有效折射率发生变化:

Δϕ=2πLλ0Δneff\Delta\phi=\frac{2\pi L}{\lambda_0}\Delta n_{\mathrm{eff}}

MZM 控制

MZM 输入光场进入两个干涉臂。两个臂分别积累相位:

ϕ1=β1L\phi_1=\beta_1 L

ϕ2=β2L\phi_2=\beta_2 L

两臂相位差为:

Δϕ=ϕ1ϕ2\Delta\phi=\phi_1-\phi_2

输出光强与相位差有关,理想情况下可写成:

Iout=Iincos2(Δϕ2)I_{\mathrm{out}}=I_{\mathrm{in}}\cos^2\left(\frac{\Delta\phi}{2}\right)

或者等价写成:

Iout=Iin2[1+cos(Δϕ)]I_{\mathrm{out}}=\frac{I_{\mathrm{in}}}{2}\left[1+\cos(\Delta\phi)\right]

所以:

  • Δϕ=0,2π,4π,\Delta\phi=0, 2\pi, 4\pi,\dots 时,输出最大;
  • Δϕ=π,3π,5π,\Delta\phi=\pi, 3\pi, 5\pi,\dots 时,输出最小;
  • MZM 工作点控制,本质上就是控制 Δϕ\Delta\phi 稳定在目标位置。

对于热调 MZM,温度改变会引起有效折射率变化:

Δneff=dneffdTΔT\Delta n_{\mathrm{eff}}=\frac{dn_{\mathrm{eff}}}{dT}\Delta T

因此相位变化为:

Δϕ=2πLλ0dneffdTΔT\Delta\phi = \frac{2\pi L}{\lambda_0} \frac{dn_{\mathrm{eff}}}{dT} \Delta T

加热功率变化
    ↓
温度变化 ΔT
    ↓
有效折射率变化 Δneff
    ↓
传播常数 β 变化
    ↓
相位变化 Δφ
    ↓
干涉输出光强变化

总结

频率 f:时间上振得多快
波长 λ:空间上隔多远重复一次
波速 v:相位向前跑得多快
折射率 n:介质让光慢下来多少
波数 k:单位长度相位变化多少
传播常数 β:沿传播方向的相位变化率
相位 φ:决定干涉结果
有效折射率 neff:波导模式看到的等效折射率

c0=fλ0c_0=f\lambda_0

v=c0nv=\frac{c_0}{n}

λ=λ0n\lambda=\frac{\lambda_0}{n}

k0=2πλ0k_0=\frac{2\pi}{\lambda_0}

β=neffk0\beta=n_{\mathrm{eff}}k_0

Δϕ=βL\Delta\phi=\beta L

Δϕ=2πLλ0Δneff\Delta\phi=\frac{2\pi L}{\lambda_0}\Delta n_{\mathrm{eff}}

波长和频率

f=c0λf=\frac{c_0}{\lambda}

其中:

  • ff:光频率;
  • λ\lambda:真空波长;
  • c0c_0:真空光速,约为 3×108 m/s3\times10^8\ \mathrm{m/s}

求微分,有:

df=c0λ2dλdf=-\frac{c_0}{\lambda^2}d\lambda

dλ=λ2c0dfd\lambda=-\frac{\lambda^2}{c_0}df

只关心变化量大小:

Δλλ2c0Δf|\Delta \lambda|\approx \frac{\lambda^2}{c_0}|\Delta f|

1550 nm1550\ \mathrm{nm} 附近:

λ=1550 nm=1550×109 m\lambda=1550\ \mathrm{nm}=1550\times10^{-9}\ \mathrm{m}

Δf=100 GHz=100×109 Hz\Delta f=100\ \mathrm{GHz}=100\times10^9\ \mathrm{Hz}

则:

Δλ(1550×109)23×108×100×109|\Delta \lambda| \approx \frac{(1550\times10^{-9})^2}{3\times10^8} \times 100\times10^9

Δλ0.8 nm|\Delta \lambda|\approx 0.8\ \mathrm{nm}

所以在 1550 nm 附近:

100 GHz0.8 nm100\ \mathrm{GHz}\approx 0.8\ \mathrm{nm}

1550 nm 附近:

100 GHz ≈ 0.8 nm

50 GHz ≈ 0.4 nm

25 GHz ≈ 0.2 nm

12.5 GHz ≈ 0.1 nm

中心波长 100 GHz 约对应波长间隔
850 nm 约 0.24 nm
1310 nm 约 0.57 nm
1550 nm 约 0.80 nm
1625 nm 约 0.88 nm

Q.E.D.

本文由 ruchan 创作,如果您觉得本文不错,请随意赞赏
采用 知识共享署名4.0 国际许可协议进行许可,转载前请务必署名
本文链接:https://crcrc.cn/archives/basicconceptsofoptoelectronics
最后更新于:2026-09-22 18:41:03


Not afraid of the future, not thinking of the past.
