光场、光功率与复包络

光场是电磁波本身,复包络是描述光场慢变幅度与附加相位的数学表示,光功率是场携带能量流的结果,而 PD/ADC 最终看到的是光功率经探测链映射后的电信号与数字码。

1. 脉络

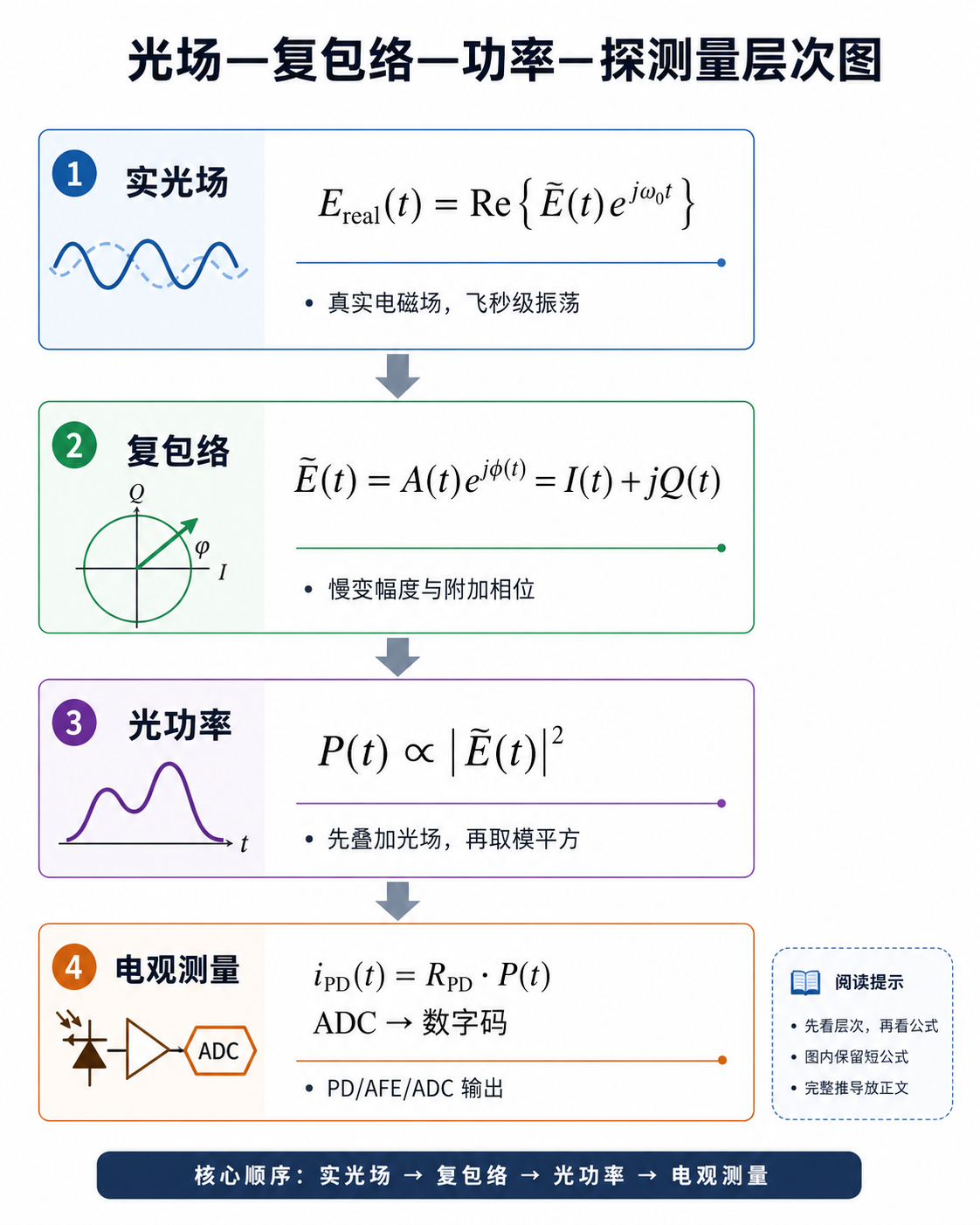

MZM 理论中的很多混淆都来自没有分清下面四层量:

  1. 实光场 Ereal(t)E_{\mathrm{real}}(t)
  2. 复光场或复包络 E~(t)\tilde E(t)
  3. 光功率 P(t)P(t)
  4. 电观测量 iPD(t)i_{PD}(t)v(t)v(t)、ADC code。

后续学习 [[相位、相干与干涉]]、[[MZM 场传输函数与功率传输函数]]、[[MZM 偏置点 MAX MIN QUAD]] 时,会不断用到这四层区分。

2. 实光场是什么

对单色平面波,可把真实电场写成:

Ereal(z,t)=E0cos(ω0tβz+φ0)E_{\mathrm{real}}(z,t)=E_0\cos(\omega_0 t-\beta z+\varphi_0)

也可以写成复数形式的实部:

Ereal(z,t)={E~(z,t)ej(ω0tβz)}E_{\mathrm{real}}(z,t)=\Re\left\{\tilde E(z,t)e^{j(\omega_0 t-\beta z)}\right\}

其中:

  • ω0\omega_0:光载波角频率;
  • β\beta:传播常数;
  • E~(z,t)\tilde E(z,t):复包络;
  • {}\Re\{\cdot\}:取实部。

对于 1550 nm1550\ \mathrm{nm} 激光,载波频率约为:

f0=c0λ0193.4 THzf_0=\frac{c_0}{\lambda_0}\approx 193.4\ \mathrm{THz}

对应周期约为飞秒量级,因此工程上不直接逐点跟踪真实光学振荡,而是转而研究相对缓慢变化的包络。

3. 什么是复包络

复包络把“快载波”与“慢变化信息”分离开来:

E~(t)=A(t)ejϕ(t)=I(t)+jQ(t)\tilde E(t)=A(t)e^{j\phi(t)}=I(t)+jQ(t)

这里:

  • A(t)=E~(t)A(t)=|\tilde E(t)|:慢变幅度;
  • ϕ(t)=argE~(t)\phi(t)=\arg\tilde E(t):附加相位;
  • I(t),Q(t)I(t),Q(t):I/Q 分量。

因此,复包络不是另一束“新光”,而是一种更适合分析和仿真的表示方式。它尤其适合:

  • MZM 小信号与大信号调制分析;
  • DPMZM、IQ 调制;
  • 相干检测与光学拍频;
  • VPI、MATLAB 中的系统级建模。

4. 光功率与场为什么是平方关系

电磁波的能流由 Poynting 矢量给出:

S(t)=E(t)×H(t)\mathbf S(t)=\mathbf E(t)\times \mathbf H(t)

在光通信和微波光子学的系统模型中,通常把横向模式与比例系数吸收到归一化场幅中,此时常写成:

P(t)E~(t)2P(t)\propto |\tilde E(t)|^2

因此:

  • 场幅减半,功率变为四分之一;
  • 先做光场叠加,再取模平方,才能得到真实的干涉结果。

5. 为什么相位本身在直接探测里不直接可见

若一束光仅发生纯相位调制:

E~(t)=A0ejϕ(t)\tilde E(t)=A_0e^{j\phi(t)}

则其功率为:

P(t)=E~(t)2=A02P(t)=|\tilde E(t)|^2=A_0^2

因为 ejϕ(t)=1|e^{j\phi(t)}|=1,所以理想单路直接探测时,纯相位变化本身不会直接表现为功率变化。

这也是为什么 MZM 需要借助两臂干涉,把相位差变成幅度和功率变化。

6. PD、AFE、ADC 各自测到什么

理想光电探测器在线性区内满足:

iPD(t)=RPDP(t)i_{PD}(t)=R_{PD}P(t)

其中 RPDR_{PD} 的单位为 A/W。

随后经过跨阻或模拟前端:

vAFE(t)=GiPD(t)+b+n(t)v_{AFE}(t)=G\,i_{PD}(t)+b+n(t)

最后由 ADC 采样和量化:

N[k]=Q{vAFE(kTs)}N[k]=Q\{v_{AFE}(kT_s)\}

因此,ADC 输出并不等同于“光功率本身”,而是以下多种因素的综合:

  • 光功率;
  • PD 响应度;
  • 模拟链增益;
  • 直流偏置;
  • 噪声与量化误差。

7. 与 MZM 的直接关系

在 MZM 中,真正先发生的是:

输入光场分束
   ↓
两臂光场分别获得相位
   ↓
两臂光场相干叠加
   ↓
输出光场幅度变化
   ↓
输出光功率变化
   ↓
PD/AFE/ADC 转成电量和数字码

也就是说:

实光场 \rightarrow 复包络 \rightarrow 光功率 \rightarrow 电观测量。

8. 两个常见误区

误区 1:把两路光功率直接相加后再谈干涉

错误。干涉发生在场层面,不发生在功率层面。

误区 2:ADC-D 变大就一定是偏置点漂移

错误。它还可能来自:

  • 输入光功率变化;
  • PD 响应度变化;
  • 模拟链增益漂移;
  • ADC 基线或参考电压变化。

9. 自检题

  1. 为什么不能逐点仿真 193.4 THz193.4\ \mathrm{THz} 载波,而要采用复包络?
  2. 为什么纯相位调制在单路直接探测中理想上看不到功率变化?
  3. 为什么必须“先叠加光场,再取模平方”?
  4. ADC 码值与光功率之间为什么不是严格的一一对应?

自检题答案

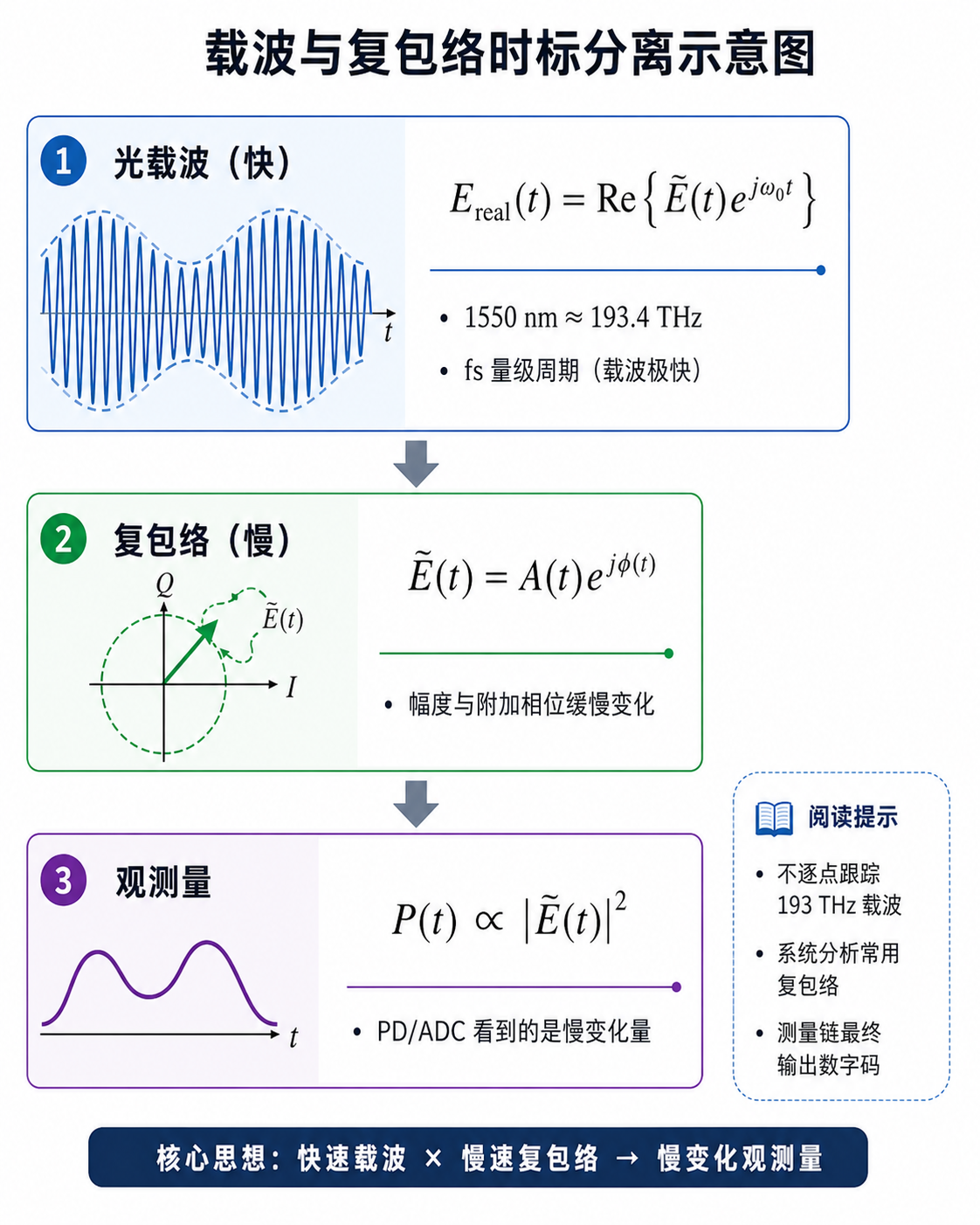

1. 为什么不能逐点仿真 193.4 THz193.4\ \mathrm{THz} 载波,而要采用复包络?

1550 nm1550\ \mathrm{nm} 光的载波频率约为

f0193.4 THzf_0\approx 193.4\ \mathrm{THz}

对应周期为

T0=1f05.17 fsT_0=\frac{1}{f_0}\approx 5.17\ \mathrm{fs}

也就是说,真实光场每约 5.17 fs5.17\ \mathrm{fs} 就完成一次振荡。若在 MATLAB、VPI 等系统级仿真中逐点跟踪载波,为了分辨这种高速振荡,时间步长必须比光学周期更小;而我们真正关心的调制、偏置漂移、热过程等通常慢得多,因此会产生大量没有必要逐点计算的高速载波采样。

采用

Ereal(t)={E~(t)ejω0t}E_{\mathrm{real}}(t) = \Re\left\{ \tilde E(t)e^{j\omega_0t} \right\}

后,把高速载波 ejω0te^{j\omega_0t} 与慢变复包络

E~(t)=A(t)ejϕ(t)\tilde E(t)=A(t)e^{j\phi(t)}

分开。系统级仿真主要跟踪 A(t)A(t)ϕ(t)\phi(t),因此能保留调制所需的幅度与相位信息,同时显著降低计算量。

复包络不是把光载波“删掉”,而是把已知的快载波与真正需要跟踪的慢变化信息分开表示。

2. 为什么纯相位调制在单路直接探测中理想上看不到功率变化?

纯相位调制可写成

E~(t)=A0ejϕ(t)\tilde E(t)=A_0e^{j\phi(t)}

其中幅度 A0A_0 不变,只改变相位 ϕ(t)\phi(t)。直接探测对应的光功率满足

P(t)E~(t)2P(t)\propto |\tilde E(t)|^2

因此

P(t)A0ejϕ(t)2=A02ejϕ(t)2=A02P(t) \propto |A_0e^{j\phi(t)}|^2 = A_0^2|e^{j\phi(t)}|^2 = A_0^2

因为

ejϕ(t)=1|e^{j\phi(t)}|=1

所以相位怎样变化都不会改变单束光自身的模长,理想单路 PD 只测光功率时就看不到这部分相位变化。

相位变化并没有消失,只是还没有被转换成可直接探测的功率变化。MZM 通过两臂干涉,把相位差转换成输出场幅度变化,再转换成光功率变化。

3. 为什么必须“先叠加光场,再取模平方”?

假设两路相干光场分别为

E~1,E~2\tilde E_1,\qquad \tilde E_2

相遇时首先发生的是场叠加:

E~out=E~1+E~2\tilde E_{\mathrm{out}} = \tilde E_1+\tilde E_2

输出功率为

PoutE~1+E~22P_{\mathrm{out}} \propto |\tilde E_1+\tilde E_2|^2

展开得到

PoutE~12+E~22+2{E~1E~2}P_{\mathrm{out}} \propto |\tilde E_1|^2 + |\tilde E_2|^2 + 2\Re\left\{ \tilde E_1\tilde E_2^* \right\}

最后一项

2{E~1E~2}2\Re\left\{ \tilde E_1\tilde E_2^* \right\}

就是干涉交叉项,其中包含两路光之间的相位差信息。

如果直接把两路功率相加:

P1+P2E~12+E~22P_1+P_2 \propto |\tilde E_1|^2+|\tilde E_2|^2

就会把干涉交叉项完全丢掉,也就无法描述相长干涉和相消干涉。

MZM 的两臂必须先进行复光场叠加,再取模平方。正是因为存在这个干涉交叉项,两臂相位差才能最终控制输出光功率。

4. ADC 码值与光功率之间为什么不是严格的一一对应?

从光功率到 ADC 码值,中间还经过完整的光电转换链。

首先:

iPD(t)=RPDP(t)i_{PD}(t)=R_{PD}P(t)

然后:

vAFE(t)=GiPD(t)+b+n(t)v_{AFE}(t)=G\,i_{PD}(t)+b+n(t)

最后:

N[k]=Q{vAFE(kTs)}N[k]=Q\{v_{AFE}(kT_s)\}

因此整条链路是:

光功率 P
   ↓
PD 响应度 R_PD
   ↓
光电流 i_PD
   ↓
AFE/TIA 增益 G
   ↓
直流偏置 b + 噪声 n
   ↓
ADC 采样与量化
   ↓
ADC code

所以,同一个光功率 PP,如果 PD 响应度、模拟增益、直流偏置、基线、ADC 参考或噪声状态发生变化,最终 ADC 码值都可能不同。反过来,在这些参数未经标定并保持稳定时,同一个 ADC 码值也不能唯一对应一个确定的光功率。

因此,观察到 ADC-D 变化时,不能直接断定 MZM 偏置点漂移;还需要排除输入光功率、PD 响应度、模拟链增益、ADC 基线或参考电压等因素的变化。

10. 关联笔记

  • 前置:基本概念
  • 后续:[[相位、相干与干涉]]
  • 应用:[[MZM 场传输函数与功率传输函数]]

Q.E.D.
