Pockels 效应与电光相移

Pockels 效应是外加电场使非中心对称材料的光学介质张量发生与电场一阶成正比的变化;在合适的晶轴、偏振和电极几何下,它表现为有效折射率变化,进而产生可控光学相位变化。MZM 正是利用这一链条把电压转化为两臂相位差。

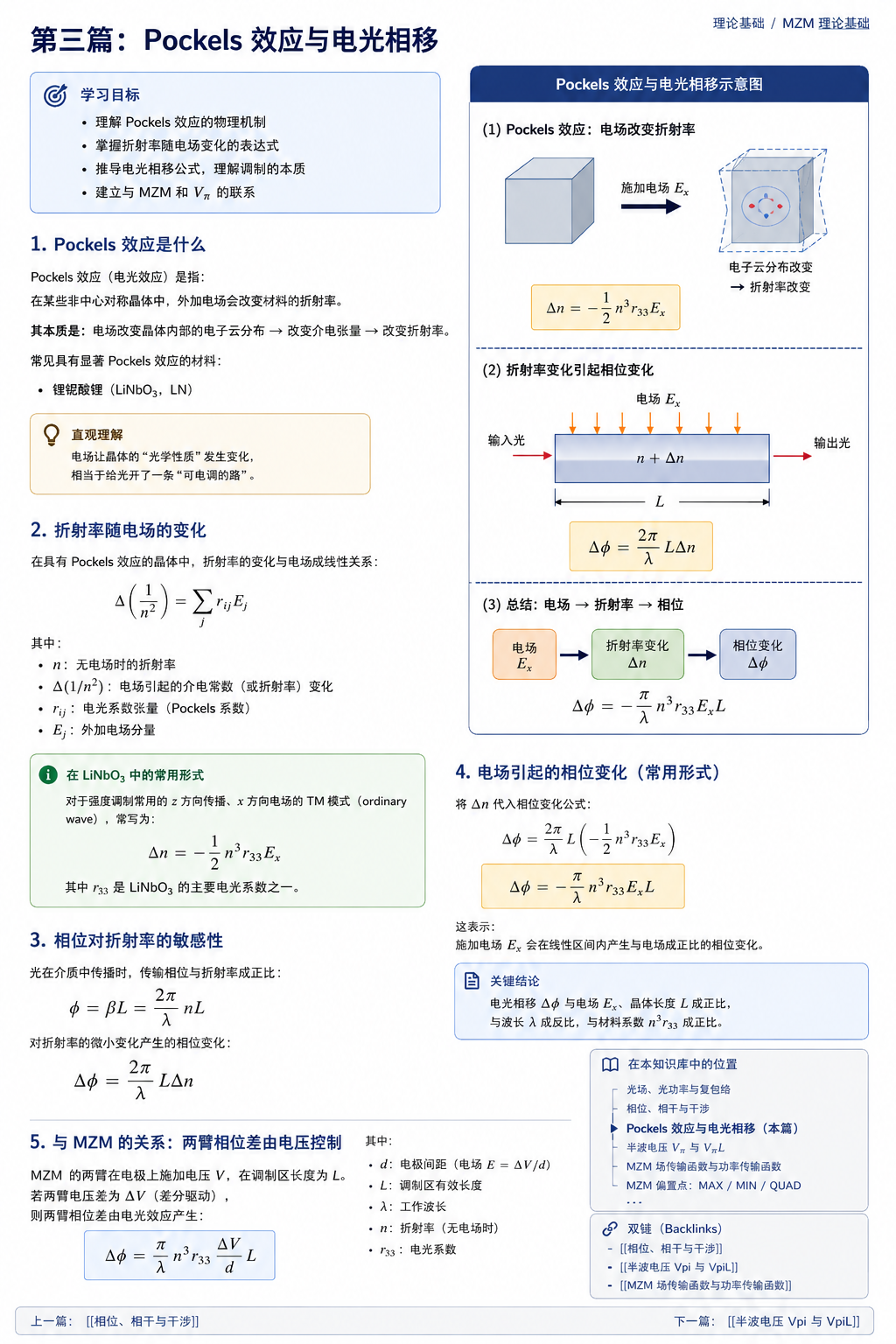

上图为了帮助建立“电场 → 折射率 → 相位”的直觉,只展示一种常见的有效系数写法。具体器件到底使用 r33r_{33}r22r_{22} 或其他组合,以及正负号如何定义,取决于晶体切型、传播方向、光偏振、电场方向和坐标约定。正文中的 reffr_{\mathrm{eff}} 才是后续 MZM 建模更稳妥的通用写法。

1. 为什么 MZM 需要电光效应

MZM 的核心任务是让外部电压改变两臂的光学相位。对于一段长度为 LL、有效折射率为 neffn_{\mathrm{eff}} 的波导,传播相位为:

ϕ=βL=2πλ0neffL\phi=\beta L=\frac{2\pi}{\lambda_0}n_{\mathrm{eff}}L

其中:

  • λ0\lambda_0:真空波长;
  • neffn_{\mathrm{eff}}:光学模式的有效折射率;
  • LL:调制区有效长度。

只要电压能够改变 neffn_{\mathrm{eff}},就会产生额外相移:

Δϕ=2πλ0LΔneff\Delta\phi=\frac{2\pi}{\lambda_0}L\,\Delta n_{\mathrm{eff}}

所以真正需要打通的物理链是:

外加电压 V
   ↓
电极产生电场 E
   ↓
Pockels 效应改变介质光学性质
   ↓
模式有效折射率变化 Δn_eff
   ↓
传播相位变化 Δφ
   ↓
MZM 两臂差分相位变化
   ↓
干涉输出功率变化

2. 什么是电光效应

这里的**电光效应(electro-optic effect)**指外加电场改变材料的光学性质,尤其是折射率和相位延迟。

它不要与“光电效应(photoelectric effect)”混淆:

概念 外界作用 主要结果
电光效应 电场作用于材料 折射率 / 相位等光学性质改变
光电效应 光照射材料 产生或改变载流子、电流等

电光效应中常见两类:

2.1 Pockels 效应:线性电光效应

材料光学性质的一阶变化与电场成正比:

Δ(optical property)E\Delta(\text{optical property})\propto E

Pockels 效应只存在于缺乏反演中心对称性的材料中。铌酸锂 LiNbO3\mathrm{LiNbO_3} 是最重要的电光材料之一。

2.2 Kerr 电光效应:二次电光效应

二阶项与电场平方成正比:

Δ(optical property)E2\Delta(\text{optical property})\propto E^2

在传统 LiNbO3_3 MZM 的常用工作范围内,通常以 Pockels 一阶效应作为主模型;更高阶效应、光折变、热效应和慢漂移机制则应在更精细模型中单独讨论。

与原综合笔记的关系

原 [[理论基础]] 使用了 n=n0+αE+βE2+n=n_0+\alpha E+\beta E^2+\cdots 来说明“一阶 + 二阶”的思想,这个直觉是有价值的;但晶体电光效应严格来说不是简单的单一标量 n(E)n(E) 问题,而应从折射率椭球 / 介电不可透过率张量开始描述。

3. 为什么不能直接写成一个标量 n=n0+αEn=n_0+\alpha E

LiNbO3_3 是各向异性晶体。不同传播方向和偏振看到的折射率不同,因此外加电场改变的也不是唯一的一个标量折射率。

更严谨的 Pockels 描述为:

Δ(1n2)i=j=13rijEj\Delta\left(\frac{1}{n^2}\right)_i = \sum_{j=1}^{3}r_{ij}E_j

其中:

  • i=1,,6i=1,\ldots,6:采用缩并记号表示折射率椭球中的六个独立分量;
  • j=x,y,zj=x,y,z:电场方向;
  • rijr_{ij}:线性电光张量,也称 Pockels 系数;
  • EjE_j:外加电场分量。

这条式子的关键意思不是要求现在记住全部矩阵,而是理解:

哪个电光系数起作用,是由晶体坐标、光偏振和电场方向共同决定的。

LiNbO3_3 属于 3m3m 点群,在常用坐标系中有若干非零电光系数。r33r_{33} 往往是较大的一个,量级约为几十 pm/V,因此许多调制器结构会尽量利用它;但实际器件不一定简单等于“只使用 r33r_{33}”。

4. 从折射率椭球变化到折射率变化

由于电光效应引起的变化通常很小,可以对 1/n21/n^2 做一阶泰勒展开:

Δ(1n2)2n3Δn\Delta\left(\frac{1}{n^2}\right) \approx -\frac{2}{n^3}\Delta n

因此:

Δnn32Δ(1n2)\Delta n \approx -\frac{n^3}{2} \Delta\left(\frac{1}{n^2}\right)

如果某种具体晶轴、偏振和电场配置可以归结为一个有效电光系数 reffr_{\mathrm{eff}},则常写成:

Δn12n3reffE\Delta n \approx -\frac{1}{2}n^3r_{\mathrm{eff}}E

这就是很多教材中常见的 Pockels 折射率变化式。

符号不要死记

负号来自所采用的张量和折射率定义;在不同坐标系、偏振和晶体切型中,最终有效表达式的符号可能不同。偏压控制真正关心的是“施加某个端口正电压时,相位沿哪个方向变化”,这应由器件端口定义或实验标定确定。

5. 波导器件里为什么要引入 neffn_{\mathrm{eff}} 和重叠因子

真实 MZM 不是无限均匀的块状晶体,而是:

  • 光被限制在波导模式中;
  • 电场在电极间呈空间分布;
  • 光场与射频 / 直流电场并非处处完全重合。

因此在系统级建模中,更常把复杂空间积分浓缩成:

Δneff12neff3reffΓEeff\Delta n_{\mathrm{eff}} \approx -\frac{1}{2}n_{\mathrm{eff}}^3 r_{\mathrm{eff}}\Gamma E_{\mathrm{eff}}

其中:

  • reffr_{\mathrm{eff}}:该晶体 / 偏振 / 电场组合下的有效电光系数;
  • Γ\Gamma:光场与电场的重叠因子,通常 0<Γ10<\Gamma\le 1
  • EeffE_{\mathrm{eff}}:调制区域的有效电场。

这条式子比直接写固定 r22r_{22}r33r_{33} 更适合后续建立 MZM 的工程模型。

6. 从折射率变化到电光相移

传播常数为:

β=2πλ0neff\beta=\frac{2\pi}{\lambda_0}n_{\mathrm{eff}}

因此有效折射率变化会产生:

Δβ=2πλ0Δneff\Delta\beta = \frac{2\pi}{\lambda_0}\Delta n_{\mathrm{eff}}

长度 LL 内的附加相位为:

Δϕ=ΔβL=2πλ0LΔneff\Delta\phi = \Delta\beta L = \frac{2\pi}{\lambda_0}L\Delta n_{\mathrm{eff}}

代入 Pockels 近似:

Δϕπλ0neff3reffΓEeffL\Delta\phi \approx -\frac{\pi}{\lambda_0} n_{\mathrm{eff}}^3 r_{\mathrm{eff}}\Gamma E_{\mathrm{eff}}L

因此可以直接看出:

  • 电场越强,Δϕ|\Delta\phi| 越大;
  • 调制长度越长,Δϕ|\Delta\phi| 越大;
  • 电光系数越大,调制效率越高;
  • 光电场重叠越好,调制效率越高;
  • 波长越长,在其他条件不变时,同样电场产生的相位变化按该近似减小。

7. 从电压到相位:为什么电极间距很重要

采用最简单的平行电场近似:

EeffVgE_{\mathrm{eff}}\approx \frac{V}{g}

其中 gg 是等效电极间距,则:

Δϕ(V)πλ0neff3reffΓLgV\Delta\phi(V) \approx -\frac{\pi}{\lambda_0} n_{\mathrm{eff}}^3r_{\mathrm{eff}}\Gamma \frac{L}{g}V

这告诉我们提高相位调制效率的基本方向:

  1. 增大 reffr_{\mathrm{eff}}
  2. 增加有效调制长度 LL
  3. 减小有效电极间距 gg
  4. 提高光场与电场重叠 Γ\Gamma

但真实高速 MZM 不能无限增大 LL 或减小 gg,因为还会受到:

  • 电极损耗;
  • 阻抗匹配;
  • 微波与光波速度匹配;
  • 寄生电容;
  • 光学损耗;
  • 电场击穿与工艺限制。

这些因素将在 [[MZM 电光带宽]] 和 [[阻抗匹配与行波电极]] 中继续展开。

8. 什么是横向和纵向电光调制

按“外加电场方向”和“光传播方向”的关系,可粗略分为:

8.1 纵向电光效应

电场大体沿光传播方向:

ERFkopt\mathbf E_{RF}\parallel \mathbf k_{opt}

8.2 横向电光效应

电场大体垂直于光传播方向:

ERFkopt\mathbf E_{RF}\perp \mathbf k_{opt}

集成式 LiNbO3_3 MZM 常采用横向场电极结构,但具体晶轴、波导方向和电极方向必须以器件设计为准。

术语修正

原 [[理论基础]] 中写到“横向光电效应”,这里应改为横向电光效应(transverse electro-optic effect)

9. 与 MZM 两臂相位差的关系

如果 MZM 两臂分别受到相移:

ϕ1=ϕ1,0+Δϕ1(V1)\phi_1=\phi_{1,0}+\Delta\phi_1(V_1)

ϕ2=ϕ2,0+Δϕ2(V2)\phi_2=\phi_{2,0}+\Delta\phi_2(V_2)

MZM 真正决定输出干涉的是:

ΔϕMZM=ϕ1ϕ2\Delta\phi_{MZM}=\phi_1-\phi_2

所以 Pockels 效应只是完成第一步:

电压 → 单臂相位变化。

MZM 接下来利用两臂差分把它变成:

两臂相位差 → 干涉强度变化。

这与 MZM 场传输函数与功率传输函数 中:

Poutcos2(ΔϕMZM2)P_{out}\propto \cos^2\left(\frac{\Delta\phi_{MZM}}{2}\right)

完全衔接。

10. VπV_\pi 为什么自然出现

由上一节可知,电压与相移在理想线性区内近似成正比,因此一定可以定义一个特殊电压:

使规定的光学相位差改变 π\pi 的电压,称为半波电压 VπV_\pi

对于上述最简单的单相移区模型,令:

Δϕ(Vπ)=π|\Delta\phi(V_\pi)|=\pi

则可得到类似:

Vπλ0gneff3reffΓLV_\pi \approx \frac{\lambda_0 g} {n_{\mathrm{eff}}^3r_{\mathrm{eff}}\Gamma L}

但这一式子只表示基本比例关系。真实器件的 VπV_\pi 还与电极结构、推挽方式、频率、阻抗和厂商定义有关。

因此下一篇 [[半波电压 Vpi 与 VpiL]] 将专门处理:

  • 单臂 VπV_\pi
  • 差分 / 推挽 VπV_\pi
  • DC VπV_\pi 与 RF VπV_\pi
  • VπLV_\pi L
  • 为什么不同手册中的 VπV_\pi 不能直接横向比较。

11. 和偏压控制的关系

偏压控制系统最终给 MZM DC 端口施加电压。物理上不是“电压直接改变输出光功率”,而是:

VbiasEΔneffΔϕPoutMPD/PDADCV_{bias} \rightarrow E \rightarrow \Delta n_{\mathrm{eff}} \rightarrow \Delta\phi \rightarrow P_{out} \rightarrow \mathrm{MPD/PD} \rightarrow \mathrm{ADC}

这条链中任何一环变化,都可能影响 ADC 读数。因此后续分析偏压漂移时,要区分:

  • 真正的电光相位工作点漂移;
  • 输入光功率变化;
  • 探测器增益变化;
  • 驱动电压实际值变化;
  • 温度对应的材料折射率 / 电光系数变化。

12. 常见误区

误区 1:Pockels 效应就是 n=n0+αEn=n_0+\alpha E

这个式子可帮助建立“线性变化”的直觉,但对各向异性晶体并不完整。应从折射率椭球和电光张量理解。

误区 2:LiNbO3_3 MZM 一定使用 r33r_{33}

不一定。r33r_{33} 很大并且常被利用,但具体 reffr_{\mathrm{eff}} 由器件结构决定。

误区 3:电压直接产生强度调制

电压首先通过 Pockels 效应产生相位调制;MZM 再通过干涉把差分相位转换成强度变化。

误区 4:VπV_\pi 只由材料决定

不对。它同时取决于材料、电极几何、调制长度、模式重叠和驱动方式。

13. 本篇自检

  • 我能解释 Pockels 效应和 Kerr 电光效应的区别。
  • 我知道为什么 LiNbO3_3 不能简单用一个标量 n(E)n(E) 描述。
  • 我能解释 rijr_{ij}reffr_{\mathrm{eff}} 的区别。
  • 我能从 Δneff\Delta n_{\mathrm{eff}} 推到 Δϕ\Delta\phi
  • 我能解释为什么 LL 越长、电极间距越小,调制效率通常越高。
  • 我知道 Pockels 效应在 MZM 中首先产生的是相位变化,而不是直接产生功率变化。

14. 关联笔记

15. 参考资料

  1. R. Paschotta, Pockels Effect, RP Photonics Encyclopedia. https://www.rp-photonics.com/pockels_effect.html
  2. R. Paschotta, Electro-optic Effect, RP Photonics Encyclopedia. https://www.rp-photonics.com/electro_optic_effect.html
  3. MIT OpenCourseWare, Modern Optics Project Laboratory, Problem Set 6: Lithium Niobate Modulator Design. https://ocw.mit.edu/courses/6-161-modern-optics-project-laboratory-fall-2005/62d74367ce95f584f7f0a62a4b37aace_ps6.pdf
  4. D. Choi, S. Kim, Y.-Y. Won, Automatic bias control of Mach-Zehnder modulator using RMSProp-based gradient feedback optimization, Optical and Quantum Electronics 57, 465 (2025). DOI: 10.1007/s11082-025-08391-x.
